배터리 생산 공정의 품질을 좌우하는 노점 관리와 센서 교정



☑️배터리 생산 (Battery Production)

배터리 생산 공정은 최적의 제품 품질과 성능을 확보하기 위해 건조한 환경이 필수적입니다.

또한 전해질이 수분과 반응할 경우 안전상의 문제가 발생할 수 있으므로, 수분의 존재는 배터리 제조 공정에서 매우 중요한 요소입니다.

일반적으로 배터리 생산은 -40 °C 이하의 노점 환경에서 수행됩니다.



낮은 습도 환경을 유지하기 위해서는 습도 및 수분 측정과 제어가 필요하며,

이는 정밀하게 설계된 생산 환경 내에서 습도·수분 센서, 모니터링용 습도계, 건조기 및 제습기를 통해 구현됩니다.

일반적인 습도 범위는 건조기 출구 기준 -70 °C 서리점(약 1 ppmv 수분 함량) 에서부터 주변 환경 기준 -10 °C 노점 수준까지 다양합니다.



노점 센서(DPS) 는 배터리 생산 환경 조건에 민감하며 시간이 지남에 따라 측정값이 드리프트되는 경향이 있습니다.

따라서 지속적으로 정확한 측정을 유지하기 위해 정기적인 운전 점검과 교정이 필요합니다.

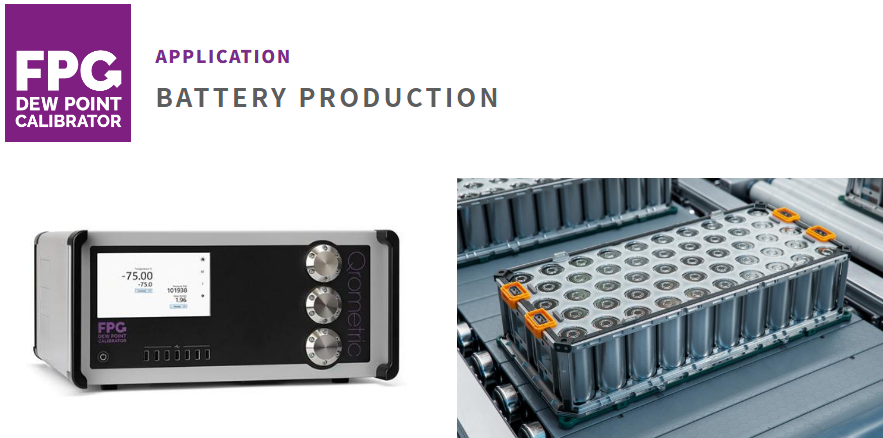

FPG는 노점 센서(DPS)뿐만 아니라 다양한 습도계 및 수분 분석기의 교정에 사용됩니다.

휴대가 가능하고 독립형 장비인 FPG는 현장에서 직접 사용할 수 있어, 현재 운전 조건뿐 아니라 전체 측정 범위에 걸쳐 계측기의 성능을 검증할 수 있습니다.





☑️범용 호환성 (Universal Compatibility)

시중에는 다양한 제조사의 노점 측정기 및 수분 분석기가 사용되고 있으며,

노점 센서는 미터 규격과 인치 규격을 포함해 다양한 나사산 형태와 길이를 가지고 있습니다.



FPG는 이러한 모든 종류의 노점 센서(DPS) 에 쉽게 적용할 수 있도록 설계되었습니다.

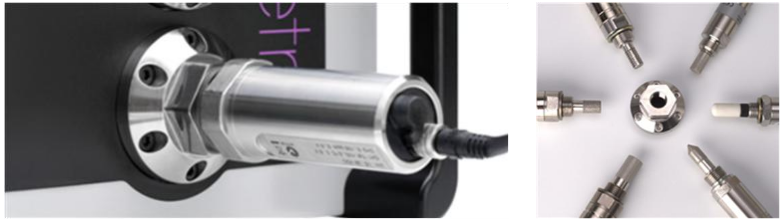

FPG-PA 프로브 어댑터는 시험 대상 장비(IUT)에 맞추어 선택할 수 있으며, 필요 시 사용자가 직접 교체할 수 있습니다.



또한 FPG는 후면 패널에 샘플 루프(Sample Loop) 인터페이스를 제공하여,

샘플 튜브를 이용한 연결 방식으로 냉각 거울식 노점계(Chilled Mirror Hygrometer) 및 다양한 수분 분석기와도 연결할 수 있습니다.





☑️FPG를 이용한 DPS 교정 (DPS Calibration in the FPG)

FPG를 이용한 노점 센서 교정은 매우 간단합니다. AC 전원만 공급되면 되므로, 작업장이나 교정실 등 교정이 필요한 장소 어디에서나 사용할 수 있습니다.



먼저 시험 대상 장비(IUT)에 적합한 FPG PA 프로브 어댑터를 사용하여 센서를 연결하고, 시스템이 완전히 밀폐되도록 장착합니다.

시험 및 교정 결과에 영향을 미칠 수 있는 누설이 없는지 확인하기 위한 간단한 점검 절차는 사용자 매뉴얼에 자세히 설명되어 있습니다.



그 다음 첫 번째(가장 낮은) 서리점(Dew-Frost Point)을 설정하고 안정화될 때까지 기다립니다.



첫 번째 교정 지점이 완료되면 결과를 기록한 후 다음 지점을 설정합니다. 이러한 과정을 반복하여 필요한 모든 교정 지점을 완료합니다.



모든 교정 지점 시험이 완료되면 As Found 데이터와 결과를 얻을 수 있습니다.

결과에 따라 장비 조정이 필요하다면 제조사의 조정 절차를 수행한 후, 다시 동일한 교정 지점을 반복하여 As Left 교정 데이터를 확보합니다.



필요한 경우 교정 결과를 시험 보고서 또는 교정 성적서 형태로 정리할 수 있습니다.

FPG Metrology 교정 소프트웨어를 사용하면 성적서 발행을 포함한 전체 교정 과정을 자동화할 수 있습니다.

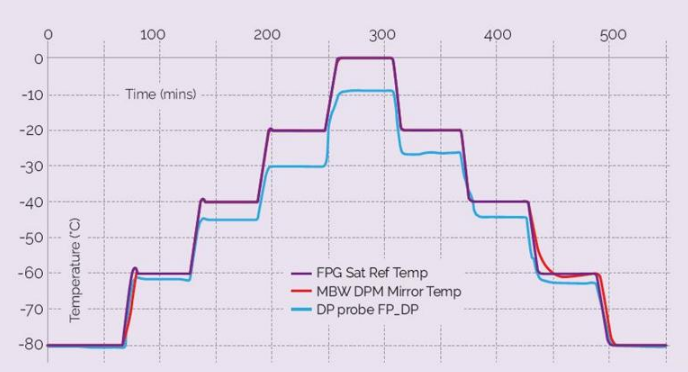

아래 그래프는 실제 시험 데이터를 기반으로 한 예시이며, FPG, 냉각 거울식 노점계 및 노점 센서(IUT) 간의 측정값 비교를 나타냅니다.





☑️FPG 도입 효과 (FPG Justification)

■ 엔지니어링 작업 시간, 운송 비용 및 재고 관리 비용을 고려할 때, 장비 교체 또는 교환 교정 방식 대비 상당한 비용 절감 효과를 제공합니다.

■ 제어 루프(Control Loop) 또는 모니터링 시스템을 포함한 전체 시스템 검증이 가능합니다.

■ FPG는 ISO 9001 및 기타 품질 시스템 요구사항을 충족할 수 있도록 교정 및 측정 데이터의 지속적인 추적성을 제공합니다.

■ 프로브 또는 센서 교체 시 변경 관리(Change Control) 관련 문서 수정이 필요하지 않습니다.
