METIS M3F1





비접촉 온도 측정을 위한 산업용 Pyrometer

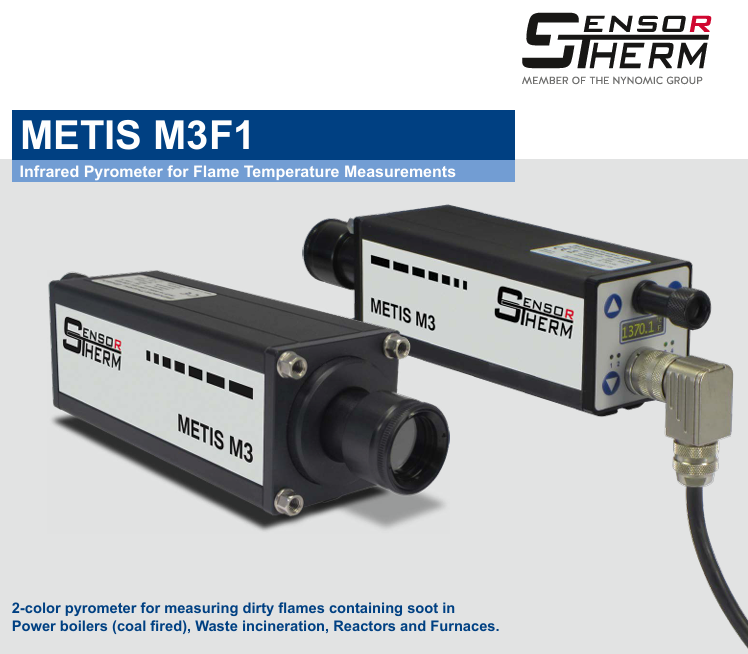

Sensortherm의 METIS M3F1은 산업 환경에서 사용할 수 있는 비접촉 온도 측정용 Pyrometer입니다.

디지털 신호 처리 기술을 기반으로 안정적인 측정 성능을 제공하며, 다양한 공정 환경에 적용할 수 있습니다.

또한 측정값 표시, 데이터 기록, 파라미터 설정, 데이터 분석 기능 등을 지원하는 SensorTools 소프트웨어를 기본 제공합니다.





Sensortherm 2-Color 기술

Sensortherm의 2-Color Pyrometer는 두 개의 독립된 Silicon 또는 Indium-Gallium-Arsenide Detector를 사용합니다.

이를 통해 Sandwich Detector 방식과 비교하여 두 채널 모두에서 높은 신호 강도를 확보하며, 높은 안정성을 제공합니다.

또한 특수 설계된 렌즈를 적용하여 두 측정 파장의 광학 색수차(Color Aberration)를 보정하며, 두 파장의 초점 거리가 동일한 위치에 형성되도록 설계되었습니다.





조준(Sighting) 방식

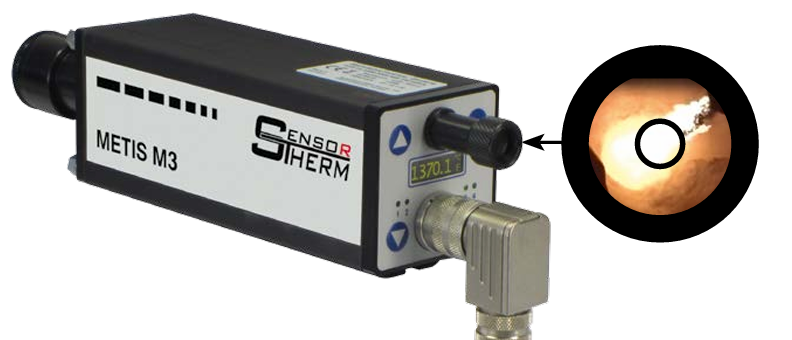

측정 대상은 Integrated Through-Lens View Finder를 통해 조준할 수 있습니다.

View Finder는 정립상(Upright Image)을 제공하여 측정 대상을 보다 쉽게 확인할 수 있습니다.

또한 M3F1의 원형 Reticle은 측정 Spot을 표시하고 측정 영역을 정의합니다.

측정 범위가 1800°C 이상인 장비의 경우, Eye Protection을 위해 Eyepiece를 어둡게 조정할 수 있습니다.











광학 설계 및 측정 거리 조정

Pyrometer는 정확한 온도 측정을 위해 측정 대상에 올바르게 정렬되어야 합니다.

렌즈의 초점 위치(Focal Distance)에서는 Spot Size 직경이 가장 작아집니다.

또한 초점 거리보다 가까운 위치나 먼 거리에서도 측정이 가능하며, 더 넓은 영역의 평균 온도를 측정할 수 있습니다.

광학 사양 표에는 초점 거리에서의 측정 거리와 Spot Size 값이 표시되어 있으며, 표에 없는 거리 값은 보간(Interpolation)을 통해 계산할 수 있습니다.

초점 거리 외부에서 사용할 경우 Spot Size가 더 커지므로 측정 대상 크기도 더 커야 합니다.

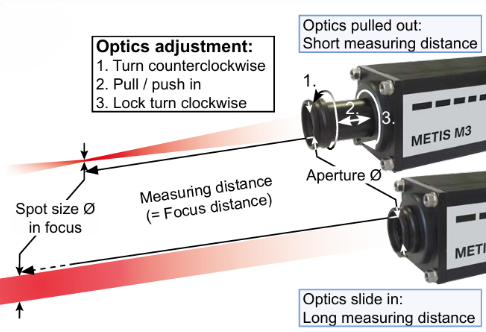

또한 Focusable Optics 구조를 통해 측정 거리를 조정할 수 있습니다.

• Optics를 바깥 방향으로 당기면 짧은 측정 거리 설정

• Optics를 안쪽으로 밀면 긴 측정 거리 설정

• Counterclockwise 방향으로 회전 후 위치 조정 가능

• 조정 후 Clockwise 방향으로 고정







디지털 신호 처리 및 데이터 관리 기능 지원

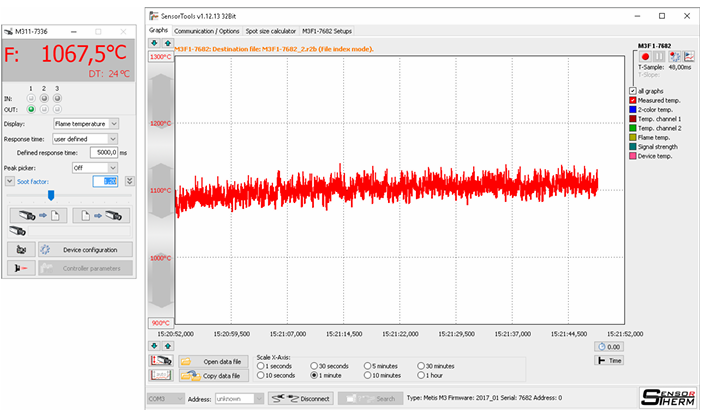

METIS M3F1은 측정값을 그래픽 및 수치 형태로 표시할 수 있으며, 측정 데이터 기록 및 분석 기능을 지원합니다.

또한 내부 장비 온도 표시 기능과 파라미터 변경 기능을 제공합니다.

기록된 데이터는 재생할 수 있으며, CSV 파일 Export 기능도 지원합니다. 기록 주기 설정 기능을 통해 데이터 용량 관리도 가능합니다.

또한 Pyrometer의 Control Input을 이용한 외부 Start / Stop Recording 기능과 원격 진단용 Service File 생성 기능도 지원합니다.





SensorTools 소프트웨어 기본 제공

SensorTools는 METIS M3F1의 기본 소프트웨어로 제공됩니다.

주요 기능은 다음과 같습니다.

• 실시간 측정값 표시

• 그래프 및 수치 데이터 확인

• 측정값 기록 및 저장

• 기록 데이터 재생

• 장비 파라미터 설정 변경

• 내부 장비 온도 표시

• CSV 파일 Export

• Recording Interval 설정

• 외부 Start / Stop Recording 지원

• 원격 진단용 Service File 생성
