철강 산업용 적외선 온도 측정 및 공정 제어 솔루션





고온·분진 환경을 위한 Sensortherm Pyrometer 시스템

철강 산업에서는 압연, 주조, 냉각, 코크스 공정 등 다양한 제조 공정에서 정확한 온도 측정이 매우 중요합니다.

Sensortherm의 산업용 적외선 온도 측정 시스템은 고온, 분진, 스케일, 냉각수 등 열악한 환경에서도 안정적으로 온도를 측정할 수 있도록 설계되었습니다.

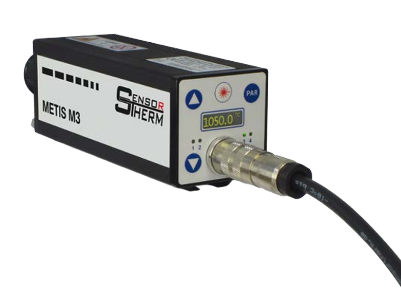

Sensortherm 파이로미터는 최신 프로세서 기술과 완전 디지털 신호처리 기술을 적용하여 방사율(Emissivity)이 낮은 금속 표면에서도 높은 정확도의 측정을 제공합니다.

또한 가열 및 냉각 공정의 온도 모니터링과 자동 제어에 활용할 수 있습니다.

Sensortherm 파이로미터는 다양한 철강 공정 조건에 대응할 수 있도록 여러 구성 옵션을 제공합니다.

• 2-Color Pyrometer 및 단색 파이로미터 지원

• Peak Picker 기능

• Minimum / Average 저장 기능

• 최대 온도 검출 기능

• 최대 2개의 16bit 고해상도 Analog Output(0/4~20mA)

• 최대 921kBaud 고속 Serial Interface

• PLC 및 PC 통신 지원

• 3개의 설정 가능한 입출력 기능

특히 금속 표면의 스케일 영향을 최소화하면서 실제 온도를 안정적으로 검출할 수 있도록 설계되었습니다.





열악한 철강 공정을 위한 Heavy-Duty 측정 시스템

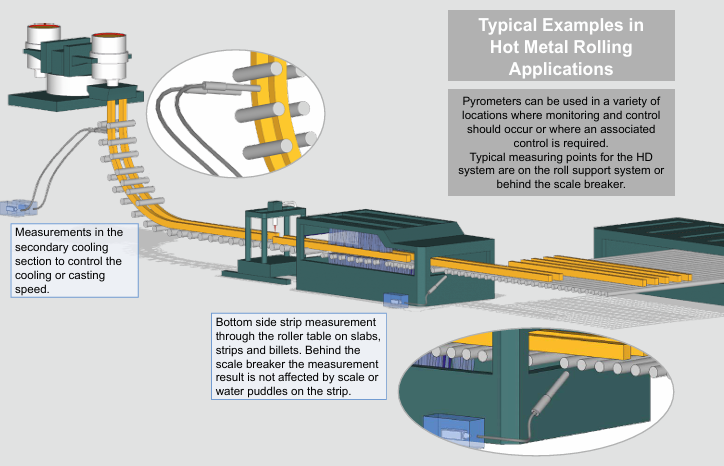

Hot Metal Rolling 공정 적용

철강 압연 공정에서는 정확한 온도 측정이 생산 품질과 직결됩니다.

Sensortherm Heavy-Duty 시스템은 압연 라인의 다양한 위치에서 온도 모니터링 및 제어를 수행할 수 있도록 설계되었습니다.

또한, 철강 산업 환경에서는 주변 온도가 매우 높고 분진 및 냉각수가 지속적으로 발생합니다.



이를 위해 Sensortherm는 다양한 보호 장치를 제공합니다.

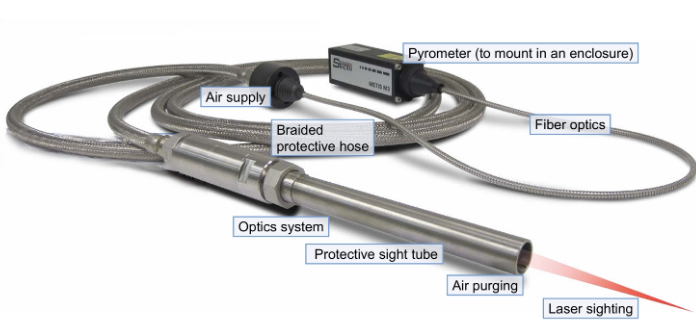

• 최대 250°C 주변 온도 대응

• Water Cooling Housing 지원

• Air Purging 시스템 적용

• 최대 30m 길이의 보호 호스 지원

• 다양한 길이의 Protective Sight Tube 제공

• Laser Targeting 기능 지원



Air Purging 시스템은 광학부 오염을 방지하여 측정 시야를 깨끗하게 유지하며, 냉각 하우징은 극한 고온 환경에서도 안정적인 장비 운용을 가능하게 합니다.

완전 밀폐형 구조를 적용하여 강한 복사열, 냉각수, 분진 환경에서도 안정적인 측정이 가능하며, Scale Breaker 후단에서는 스케일이나 물 웅덩이의 영향을 최소화하여 보다 정확한 측정 결과를 제공합니다.

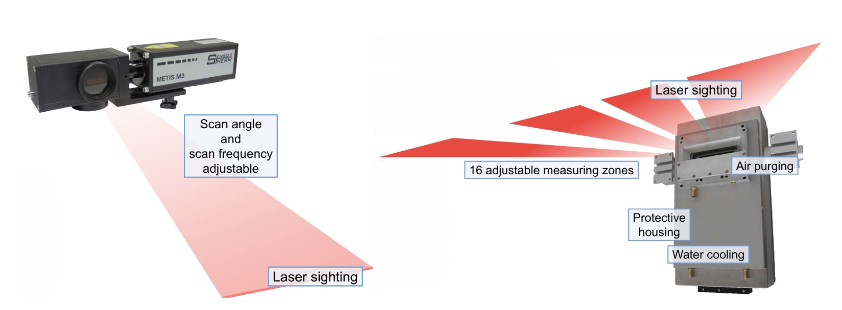

Line Scanner 기반 온도 프로파일 측정

연속 스캐닝 기반 다중 온도 측정

Sensortherm Line Scanner는 파이로미터 측정 영역을 연속적으로 좌우 스캔하여 전체 라인의 온도 프로파일을 생성합니다.

이를 통해 이동 중인 소재의 온도 분포를 실시간으로 확인할 수 있습니다.



대표 적용 분야는 다음과 같습니다.

• Reheat Furnace 출구

• Roughing Stand

• Stelmore Section

• Rod 및 Wire 온도 측정

• Slab / Billet / Strip 온도 프로파일 측정



또한 다음과 같은 기능을 제공합니다.

• 최대 16개 측정 영역 설정

• Zone별 독립 설정 가능

• Peak Temperature 측정

• Hot Spot 검출

• Scale-free 영역 온도 검출

• Analog 및 Digital 온도 프로파일 출력

Line Scanner는 얇은 Wire부터 대형 Slab까지 다양한 소재의 온도 프로파일 분석에 활용할 수 있습니다.







Portable Pyrometer를 활용한 현장 점검

Capella 휴대용 2-Color Pyrometer

Capella 휴대용 파이로미터는 현장 점검 및 고정형 파이로미터 검증용으로 사용할 수 있는 휴대형 적외선 온도계입니다. 이동 중인 소재와 정지 상태 소재 모두 빠르게 측정할 수 있습니다.



주요 특징은 다음과 같습니다.

• 2-Color 및 1-Color 모델 지원

• Through-the-lens View Finder 적용

• Green Laser Targeting 지원

• 최대 10m 초점 조절 가능

• 최대 32,000개 측정 데이터 저장

• Bluetooth 및 USB 통신 지원

• Lithium-Ion 배터리 적용

• Peak Picker 기능 지원



Portable Pyrometer는 코크스 배터리(Coke Battery)와 같이 고정형 장비 설치가 어려운 위치에서도 활용할 수 있으며, 현장 유지보수 및 교정 작업에도 유용합니다.
