용탕 온도 측정을 위한 2-Color 비접촉 파이로미터 솔루션

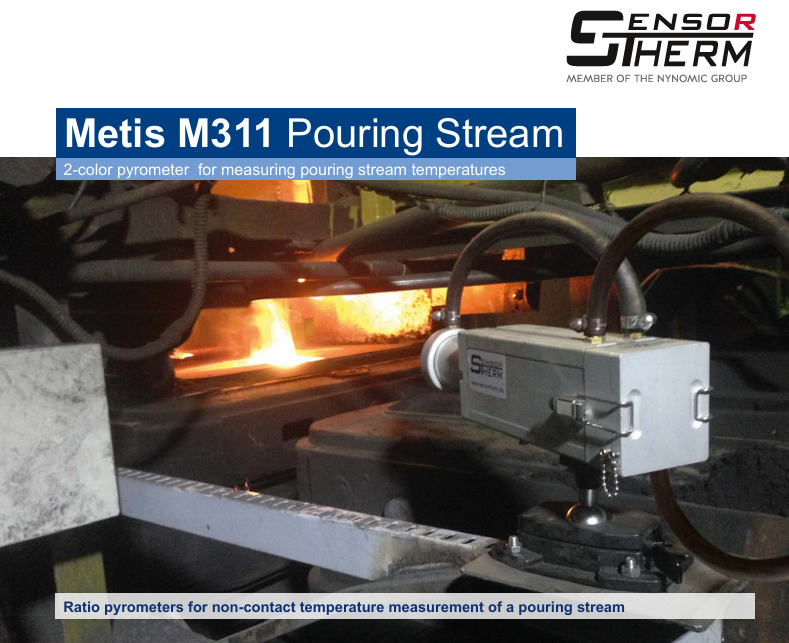

Metis M311 Pouring Stream

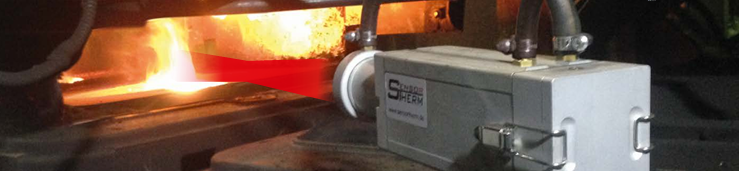

Sensortherm의 Metis M311 Pouring Stream은 용탕(Pouring Stream)의 온도를 비접촉 방식으로 측정하기 위한 2-color Ratio Pyrometer입니다.

주조 공정 전체를 자동으로 인식하며, 각 주조 작업 종료 직후 최종 용탕 온도를 출력할 수 있도록 설계되었습니다.



Ratio 측정 방식을 적용하여 다음과 같은 환경에서도 안정적인 온도 측정이 가능합니다.

• 용탕 방사율(Emissivity)이 변동하는 환경

• 측정 시 파이로미터 스팟이 완전히 채워지지 않는 조건

• 먼지 또는 오염된 윈도우를 통과하는 측정 환경



또한 View Finder 또는 카메라 옵션을 통해 용탕 정렬 작업을 보다 쉽게 수행할 수 있으며, 장비 전면 디스플레이를 통해 현장에서 직접 온도를 모니터링할 수 있습니다.

모든 용탕 조건은 설정 가능하며, 광학계 오염 감지 및 경고 기능도 지원합니다.





주조 공정 전체를 자동 인식하는 지능형 측정 시스템

One Pouring – One Temperature

Metis M311 Pouring Stream은 Pouring Stream Mode를 통해 전체 주조 공정을 자동으로 인식합니다.

또한 특수 알고리즘을 적용하여 용탕 시작 및 종료 시 발생할 수 있는 슬래그 비산, 드리핑(Dropping) 등의 간섭 요소를 자동으로 제거합니다.

이를 통해 각 Casting 공정마다 정확한 용탕 온도를 안정적으로 출력할 수 있으며, 최종 제품 품질 평가를 위한 신뢰성 높은 온도 데이터를 제공합니다.





Sensortherm 2-Color 기술

Sensortherm의 2-color 파이로미터는 두 개의 독립된 Detector를 사용하여 높은 신호 강도와 안정성을 확보합니다. 두 개의 파장에서 동시에 측정한 후 비율(Quotient)을 계산하여 온도를 산출하는 방식입니다.

이 방식은 다음과 같은 장점을 제공합니다.

• 방사율 값을 정확히 알 필요가 없음

• 먼지, 연기, 오염 등에 의한 감쇠 영향 최소화

• 열악한 산업 환경에서도 안정적인 측정 가능





다양한 정렬 및 광학 옵션 지원

Metis M311은 수동 초점 조절 또는 Motorized Focus 광학계를 지원하며, 측정 거리와 스팟 크기를 공정 환경에 맞게 조정할 수 있습니다.

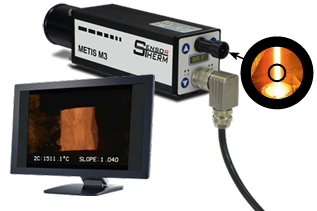

또한 다음과 같은 조준(Sighting) 옵션을 제공합니다.

• Through-the-lens View Finder

• 고동적(Color CCD) 카메라 모듈

• 레이저 타겟 표시 기능



카메라 모듈은 모니터 또는 PC와 연결하여 측정 위치를 실시간으로 확인할 수 있으며, 자동 밝기 조절 기능을 제공합니다.

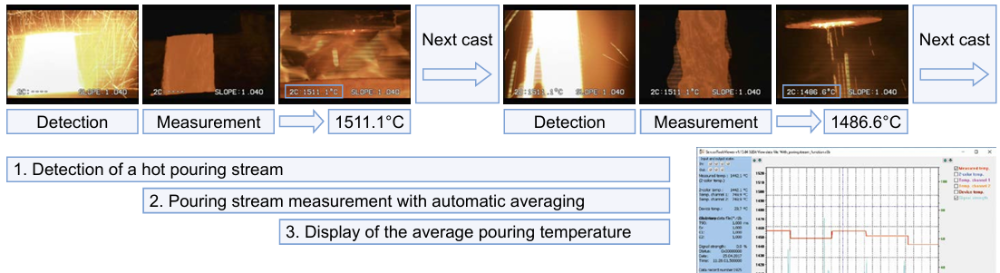

용탕 측정 프로세스 자동 분석

Metis M311은 용탕 측정 중 다음과 같은 프로세스를 자동으로 수행합니다.

• 고온 용탕 감지

• 측정 안정화 구간 자동 판단

• 드리핑 및 슬래그 간섭 제거

• Casting 종료 자동 감지

• 전체 주조 평균 온도 출력



측정 결과는 장비 디스플레이, 아날로그 출력, 시리얼 인터페이스 및 소프트웨어를 통해 동시에 확인할 수 있습니다.

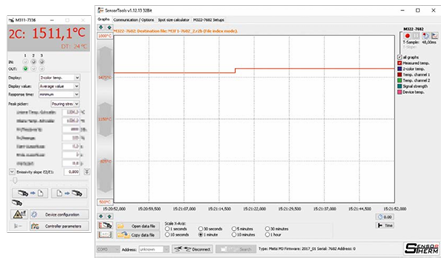

SensorTools 소프트웨어

기본 제공되는 SensorTools 소프트웨어를 통해 다음 기능을 수행할 수 있습니다.

• 실시간 측정값 표시 및 그래프 확인

• 측정 데이터 저장 및 분석

• CSV 데이터 Export

• 파이로미터 파라미터 변경

• 측정 기록 재생

• 원격 진단용 서비스 파일 생성

또한 공정별 용탕 조건에 맞게 Pouring Stream 파라미터를 설정할 수 있습니다.
