유도가열 공정을 위한 비접촉 온도 모니터링 및 제어 솔루션





파이로미터 기반 Workpiece Monitoring 및 동시 온도 제어

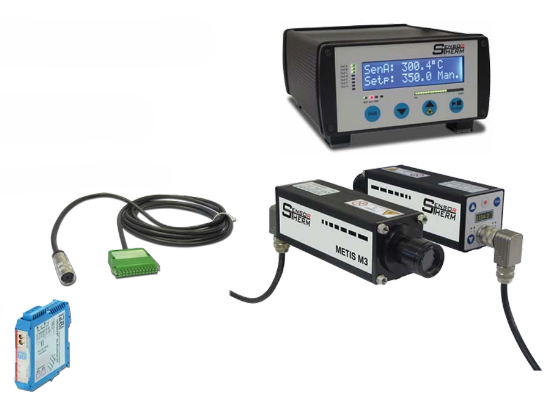

Sensortherm의 REGULUS RD 프로그램형 온도 컨트롤러와 METIS M3 파이로미터 조합은 유도가열 공정에서 온도를 정밀하게 측정하고 동시에 제어할 수 있는 Intelligent Plug & Play 솔루션입니다.

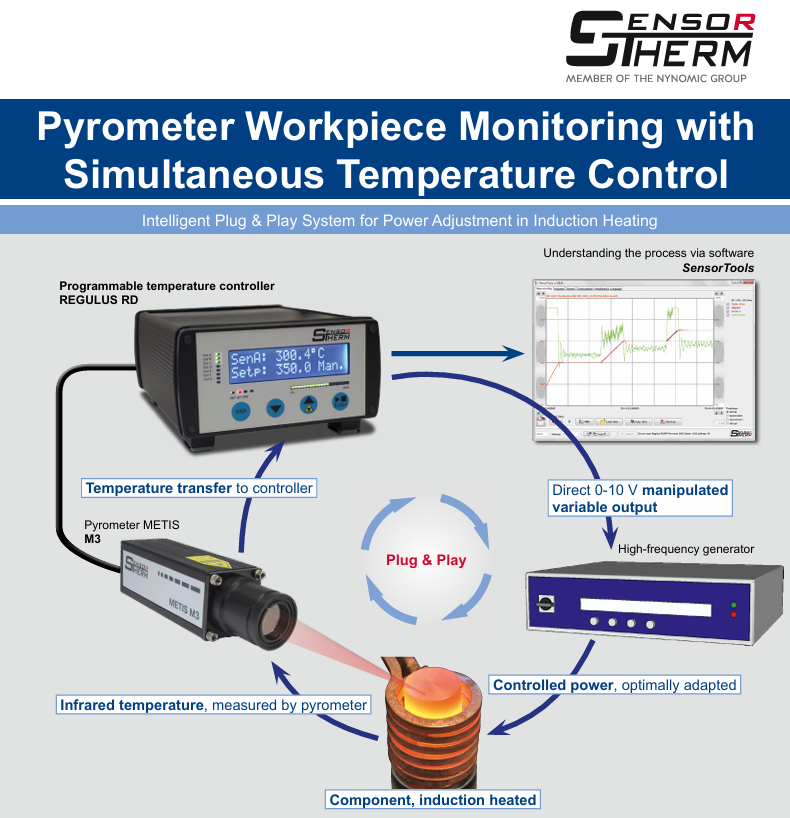

시스템은 고주파 발생기와 연동되어 공정 온도에 따라 출력을 자동 조절하며, 소프트웨어를 통해 전체 공정을 시각적으로 모니터링할 수 있습니다.





유도가열 공정에서의 정밀 온도 제어

유도가열은 산업 생산 환경에서 금속 및 전기 전도성 재료를 빠르고 효율적으로 가열하는 방식으로 널리 사용되고 있습니다. 최신 유도가열 시스템은 공정에 필요한 목표 온도를 매우 빠르게 형성할 수 있습니다.

하지만 필요한 공정 온도는 가능한 한 정밀하고 균일하게 유지되어야 하며, 설정된 시간 동안 안정적으로 유지되지 않을 경우 재료 조직의 변형이나 손상이 발생할 수 있습니다.

이러한 문제를 방지하기 위해 가장 효과적인 방법은 파이로미터를 이용한 고속 비접촉 온도 측정과 전용 온도 컨트롤러 기반 제어 시스템을 함께 사용하는 것입니다.





파이로미터 + 프로그램형 온도 컨트롤러 구성

파이로미터와 프로그램형 온도 컨트롤러를 함께 사용할 경우 다음과 같은 기능을 제공합니다.

• 유도가열된 워크피스의 온도 변화를 매우 빠르게 감지

• 고주파 발생기 제어를 위한 연속 가변 제어 신호 출력

• 다양한 유도가열 시스템과 손쉬운 연동

• 기존 장비 Retrofit 환경에도 적용 가능

• 0~10 V 연속 제어 출력 지원

• 최대 2개의 열전대(Thermocouple) 추가 연결 가능





REGULUS RD 온도 컨트롤러 주요 기능

REGULUS RD 프로그램형 온도 컨트롤러는 다양한 가열 공정에 대응할 수 있도록 설계되었습니다.

주요 기능은 다음과 같습니다.

• Ramp 및 Hold 설정이 가능한 Manual Mode

• 다양한 Setpoint 제어를 위한 Program Mode

• 시간 또는 Ramp 기반 제어 지원

• Auto-tune 기능을 통한 자동 제어 파라미터 설정

• 소프트웨어 기반 공정 추적, 저장, 분석 및 문서화

• 다양한 가열 조건에 대응 가능한 세부 설정 기능

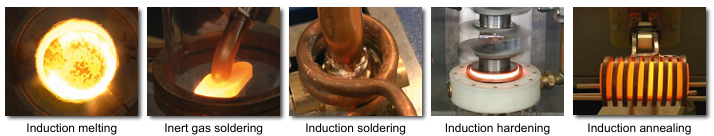

다양한 유도가열 공정 대응

본 시스템은 다음과 같은 유도가열 공정에 적용할 수 있습니다.

• 유도 용해(Induction Melting)

• 불활성 가스 브레이징(Inert Gas Soldering)

• 유도 브레이징(Induction Soldering)

• 유도 경화(Induction Hardening)

• 유도 어닐링(Induction Annealing)





추천 파이로미터 구성

공정 조건과 측정 온도 범위에 따라 다음과 같은 METIS 시리즈 적용이 가능합니다.

• METIS M318
연납(Soft Solder) 공정, 알루미늄 및 비도금 금속 측정용, 100°C 이상 측정 지원

• METIS M316
중간 온도 영역용 모델, 250°C 이상 공정 적용

• METIS M309
고온 영역용 모델, 550°C 이상 공정 대응

METIS M322 / M311
특수 측정 환경용 2-color 파이로미터 모델
