식품 산업 (건식 공정)

소형 집진 설비까지 확대 적용한 분진 모니터링 시스템 구축 사례



☑️다수 설비 환경에서 요구되는 저비용·고신뢰 모니터링

건식 식품 제조 공정에서는 다양한 설비에서 분진이 발생하며, 특히 소형 빈 벤트(bin vent) 및 필터 리시버와 같은 설비에 대한 모니터링 필요성이 증가하고 있습니다.

해당 식품 제조업체는 다수의 사업장에 걸쳐 수백 개 이상의 필터 배출 지점을 관리해야 했으며, 환경 규제 대응과 기업의 환경 책임 이행을 위해 모든 필터 배출구에 대한 누설 모니터링을 목표로 설정하였습니다.

이를 위해서는 기능적으로 신뢰할 수 있으면서도 설치 및 유지 비용이 낮고, 위험 지역에서도 사용 가능한 제품이 요구되었으며, 특히 유지보수 부담을 최소화할 수 있는 솔루션이 중요한 요소로 작용하였습니다.





☑️간편성과 확장성을 고려한 PM 1 기반 솔루션 적용

이러한 요구사항에 대응하기 위해 Auburn의 PM 1 시리즈가 적용되었으며, 단일 일체형 구조와 간단한 설계로 구성된 분진 모니터링 및 필터 누설 감지 기능을 통해 복잡하지 않으면서도 효과적인 솔루션을 제공합니다.



해당 제품은 Class II Div. II 방폭 등급을 충족하여 다양한 위험 지역에서도 적용이 가능하며, 다수 설비에 대한 확장 적용이 용이한 구조를 가지고 있습니다.

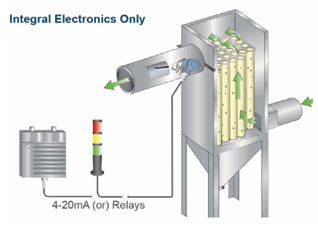

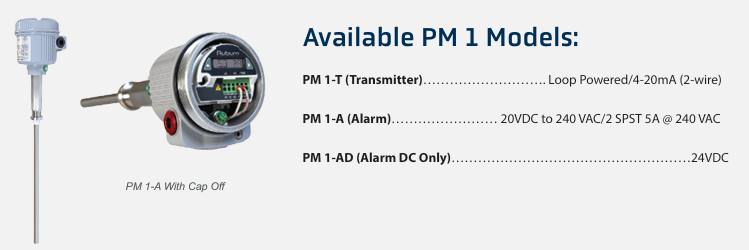

PM 1은 릴레이/알람 출력 방식(PM 1-A)과 연속 4-20 mA 출력 방식(PM 1-T)을 선택할 수 있으며, 릴레이 출력은 간단한 설정과 fail-safe 로직을 통해 자동 제어에 활용될 수 있고,

4-20 mA 출력은 PLC 또는 DCS와 연동하여 트렌드 분석 및 알람 설정이 가능합니다.



또한 간소화된 시운전 과정과 자체 진단 기능을 통해 기존 장비 대비 운영 편의성과 신뢰성을 동시에 확보할 수 있으며, 다양한 설비 환경에 적용 가능한 경제적인 솔루션으로 평가되었습니다.

(입자가 센서 프로브를 통과할 때 전하가 유도되어 pA(피코암페어) 수준의 미세 전류가 발생하며, 해당 신호는 질량 농도에 비례하는 출력으로 변환됩니다.)





☑️소형 설비까지 고려한 운영 효율 개선

PM 1 시리즈는 사용자 친화적인 인터페이스와 다국어 지원, 직관적인 데이터 표시 기능을 통해 현장 운영자의 접근성을 높이며, 간단한 설치와 설정으로 장기적인 운영 비용을 절감할 수 있습니다.

특히 신규 설치뿐만 아니라 기존 설비에 대한 레트로핏 적용에도 유연하게 대응할 수 있어, 다양한 플랜트 환경에서 효율적인 확장이 가능합니다.



☑️간편한 설치와 안정적인 성능 확보

단일 포인트의 컴팩트한 설계 구조를 통해 설치가 간편하며, 전원 및 출력 옵션 선택이 가능하여 기존 설비와의 연동이 용이합니다.

또한 로컬 디스플레이를 통해 별도의 계측 장비 없이도 상태 확인이 가능하며, 전원 인가 시 자체 점검 및 4-20 mA 출력 검증 기능을 제공합니다.



☑️유지보수 최소화를 통한 운영 부담 절감

드리프트가 없는 전자 설계로 장기간 교정 없이 운전이 가능하며, 전하 유도 방식 센싱을 통해 프로브 오염을 최소화하여 세정 주기를 크게 줄일 수 있습니다.

또한 퀵 클램프 구조를 적용하여 배선 분리 없이도 빠른 유지보수가 가능하며, 전반적인 관리 효율을 향상시킵니다.





☑️총 소유 비용 절감과 적용 확대 가능성

PM 1 시리즈는 시운전 시간을 최대 50%까지 단축할 수 있으며, 일반적으로 2시간이 소요되던 작업을 약 1시간 이내로 줄일 수 있습니다. 유지보수 측면에서도 기존 장비 대비 최대 75%까지 감소하여,

분기 단위 세정이 필요했던 장비와 달리 연 1회 수준의 관리로 운영이 가능합니다.



또한 유사 장비 대비 3~5배 이상의 기능성을 제공하면서도 경제적인 비용 구조를 유지하여, 다수 설비에 대한 적용 시 전체적인 투자 대비 효과를 극대화할 수 있습니다.





☑️다수 설비 환경에서의 표준화된 모니터링 체계 구축

본 사례는 소형 집진 설비를 포함한 다양한 공정에 대해 통합적인 분진 모니터링 체계를 구축함으로써, 환경 규제 대응뿐만 아니라 운영 효율성과 유지보수 부담을 동시에 개선할 수 있음을 보여줍니다.

특히 설치와 유지가 간편한 장비를 기반으로 대규모 설비에 확장 적용함으로써, 전체 플랜트의 모니터링 수준을 균일하게 향상시키는 전략이 효과적으로 구현되었습니다.
